[CNN] LeNet-5 모델 구현하기

LeNet-5는 손글씨, 우편 인식 등 이미지 분류에 쓰이던 DNN(Deep Neural Network)이다.

LeNet-5에 대한 자세한 정보는 [1]에서 찾아 볼 수 있지만, 간단하게 설명한 후에 Tensorflow로 어떻게 구현해야 하는지 코드 리뷰를 하겠다.

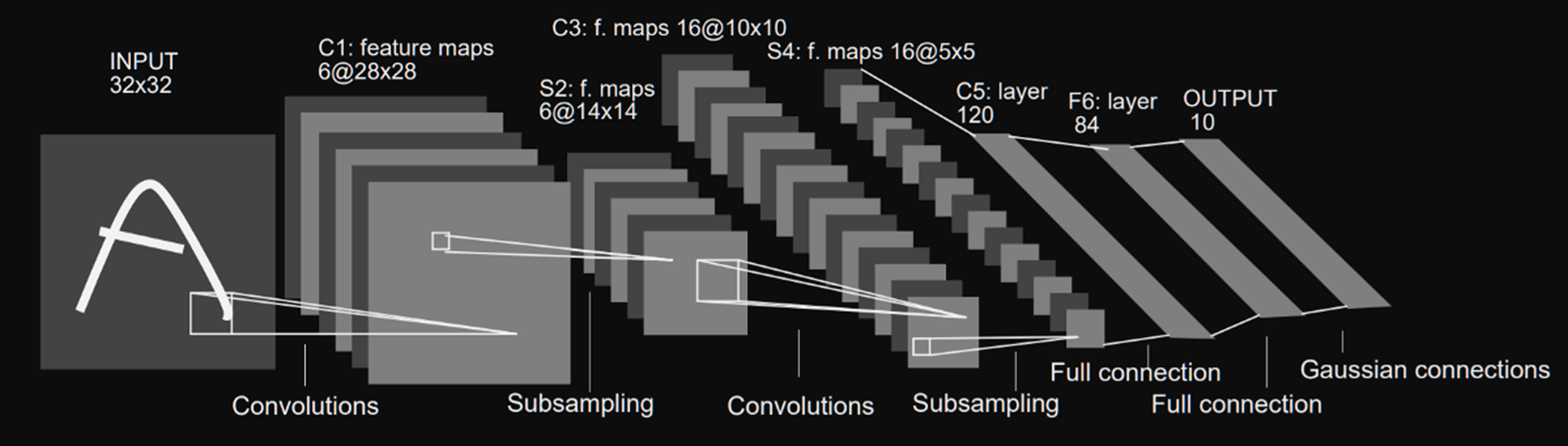

그림 1. LeNet-5 Architecture

LeNet-5는 입력층을 제외하고 3개의 Convolutional Layer(Cx), 2개의 Sub-Sampling Layer(Sx), 그리고 2개의 Full-Connected Layer(Fx)로 총 7개의 층으로 구성되어 있다.

그래서 [그림 1]에서 C1 - S2 - C3 - S4 - C5 - F6 - OUTPUT(F7)와 같이 층이 쌓이는 순서대로 표현한 걸 볼 수 있다.

Sub-Sampling Layer는 Pooling Layer라고도 하는데 이미지 크기를 줄여 파라미터 수를 감소시키기 위해 사용되며, 논문에서는 Max와 Avg 중 AvgPooling을 사용했다.

여기서 C5 Layer를 그림만 보고 FC(Full-Connected) Layer로 잘못 이해하는 사람이 많은 것 같은데 논문에서도 직접 C5는 Convolution Layer라고 언급했으며, C5는 S4의 OUTPUT인 5x5 이미지를 입력으로 받아 5x5 필터로 합성곱 연산을 수행해 (batch size, 1, 1, filter size)의 크기를 같는다. (*tensorflow 표현 기준)

Yann Lecun는 학습할 때 손실 함수(Loss function)로 MSE(Mean Squared Error)를 채택했지만, Cross Entropy 기법이 훨씬 좋기 때문에 코드에서는 후자를 채택했다.

그리고 OUTPUT에서는 보통 많이 사용하는 SoftMax가 아닌 Euclidean Radial Basis Function을 사용한다고 한다.

import.

import tensorflow as tf
import tensorflow.keras as keras
from tensorflow.keras import models
from tensorflow.keras.layers import Conv2D, Flatten, AvgPool2D, Dense

keras까지만 import 해도 된다.

Code.

def lenet5():
    model = models.Sequential([
        Conv2D(filters=6, kernel_size=5, strides=1, activation='tanh', input_shape=(32, 32, 1)),
        AvgPool2D(pool_size=(2, 2), strides=2),
        Conv2D(filters=16, kernel_size=5, strides=1, activation='tanh'),
        AvgPool2D(pool_size=(2, 2), strides=2),
        Conv2D(filters=120, kernel_size=5, strides=1, activation='tanh'),
        Flatten(),
        Dense(84, activation='tanh'),
        Dense(10, activation='softmax')
    ])

    model.compile(loss='sparse_categorical_crossentropy',
                  optimizer=keras.optimizers.Adam(),
                  metrics=['accuracy'])

    return model

---

Reference.

[1] Y. LeCun, L. Bottou, Y. Bengio, and P. Haffner. "Gradient-based learning applied to document recognition". Proceedings of the IEEE, November 1998.
